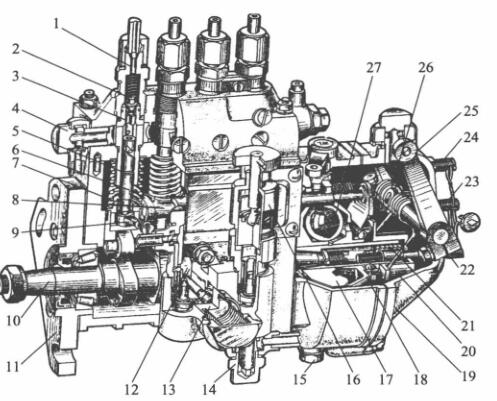

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

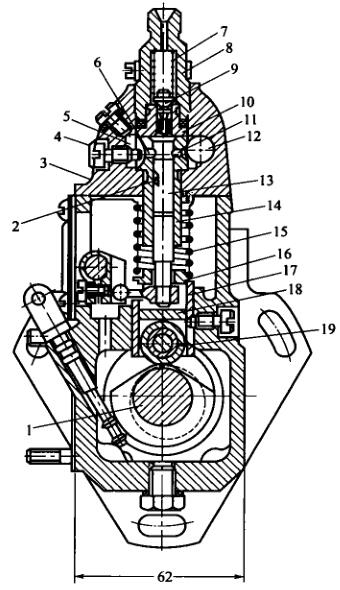

   I号喷油泵的分泵构造图

1-油田液压管连接头; 2-很油阀; 3-很油阀球; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵弹黄; 8-油门连接杆;  9-上下设定臂; 10-轴承轴; 11-稳固接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-控制盘; 18-从动盘; 19-泵壳; 20-滑套; 21-设定弹黄; 22-剩余油设定螺丝; 23-怠速行程开关器螺丝; 24-快速行程开关器螺丝; 25-可控硅调压手柄; 26-可控硅调压弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总体的主要的意义是做到液压油泵開始的时候的更更准度，对比 多缸柴油发动机机如何理解，更加做到各缸液压油泵的时候的不符性。起做到影响的关键部位是压轮下面到调正垫件上平行面的对比非常H。当喷液压油泵凸轮轴轴轮齿与曲轴轮齿对比角度必然时，H越大，注塞泵开起进油孔的的时候太早，液压油泵開始的时候也太早。后者，H越小，液压油泵開始的时候越网络延迟。以至于要随着结构设计和校正来定合适的的压轮体工作的对比非常H，以做到液压油泵開始的时候的更更准度。

1-气缸轴; 2-液压泵泵斜槽; 3-泵盖; 4-定位手机螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀气螺旋弹黄; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵气螺旋弹黄; 16-气螺旋弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  我们对多缸机，各分泵的H值应成正比。调准垫铁在喷助力泵出厂的时均已调好，不能不任意相互交换。垫铁是用抗刮产品做成齐头并进行热工作以的提升硬度标准，那么便用中不会摩擦。如长时刻便用后摩擦较多，可换面便用。

  喷汽高压高压油泵泵体分左右两俩部分，喷汽高压高压油泵上体适用按照注塞泵偶件及油多阀偶件，下身适用按照凸轮轴轴、滑动体和输汽高压高压油泵等。泵体前侧中间都有检视窗孔，便于查检和调正泵剩余油量。下部分有检视汽油车发动机机油面的检视孔。喷汽高压高压油泵上体含有两条油道，与各注塞泵套筒底下的椭圆形油槽相连。椭圆形油槽则与注塞泵套筒上的进、回油孔相连。由输汽高压高压油泵供来的血压低压高油可以能够进进气软管连接管连接管进入到到油道中。油道中的汽油车发动机负担由装在回进气软管连接管连接管内的回油阀把握，一让始终保持在5～10kPa区域内。油压机机过低，在注塞泵下滑时，汽油车发动机并不能短时间可以能够进油孔进入到到注塞泵上侧油腔。当剩余油量过多时而使油压机机上升时，太多的汽油车发动机会顶开回油阀流到汽油车发动机细滤器中。
